MCL BIO

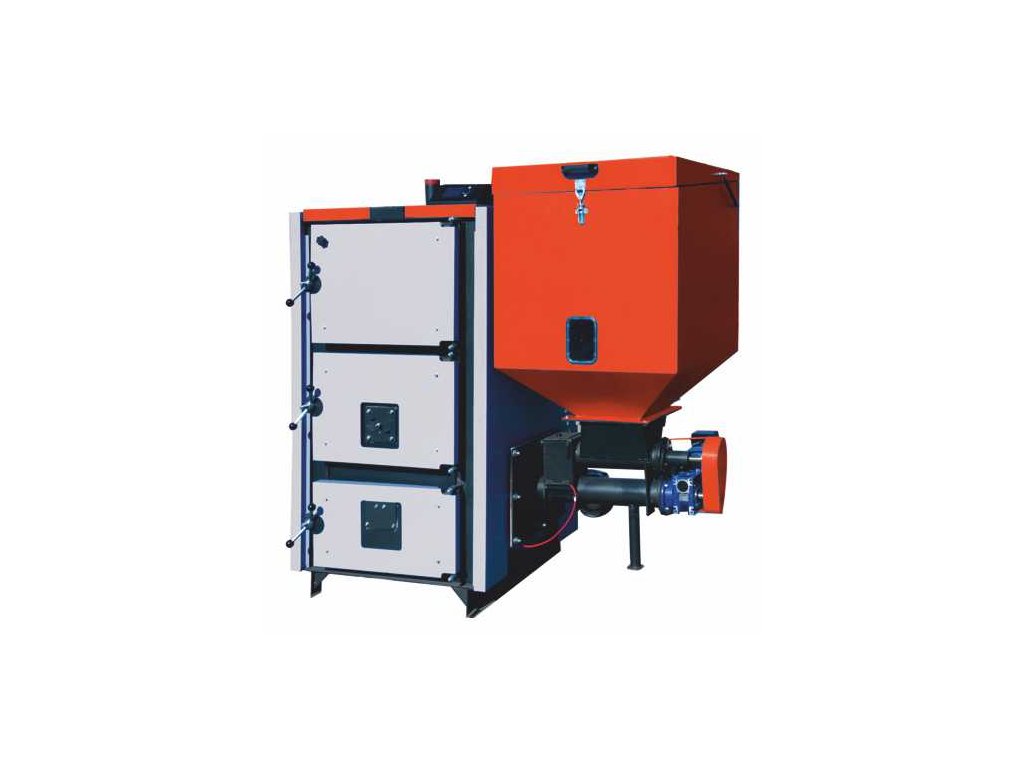

MCL BIO je automatický viacpalivový kotol určený na prevádzku s peletami, uhlím, olivovými kôstkami, obilninami, ako aj drevom - manuálne prikladanie, určený pre priemyselné aplikácie (139 – 1 046 kW). Vďaka svojej špeciálnej konštrukcii môže pracovať s viacerými druhmi paliva bez nutnosti úprav kotla.

Kotol je vybavený tromi dvierkami: hornými dvierkami na čistenie výmenníka tepla, strednými dvierkami na manuálne prikladanie paliva a spodnými dvierkami na odstraňovanie popola. Na stredných dvierkach je umiestnená revízna príruba, ktorú možno použiť na montáž plynového alebo kvapalného horáka ako alternatívne alebo núdzové riešenie.

Drevený rošt je vyrobený z vodou chladených rúrok pre maximálnu účinnosť. Kotol je vybavený modulačným ventilátorom a digitálnym ovládacím panelom, ktorý poskytuje viacero funkcií automatizácie kotla a inštalácie. Kotol je vybavený automatickým zapaľovacím systémom a ochrannou cievkou.

Prídavný rošt na manuálne podávanie dreva

Digitálny ovládací panel, umožňuje ovládanie kotla a inštalácie;

Riadenie troch čerpadiel, bojlera na teplú vodu, vyrovnávacej pamäte a regulácie zmiešavacieho ventilu;

Automatické nastavenie podľa poveternostných podmienok, vybavené snímačom vonkajšej teploty;

Signál alarmu prehriatia.





SYSTÉM HORÁKA



Špeciálna konštrukcia horáka umožňuje použitie rôznych druhov paliva bez nutnosti úprav. Podávač BI-AX s inovatívnym systémom Drop-down zaisťuje nepretržitú prevádzku, čím sa eliminuje nebezpečenstvo upchatia alebo vznietenia sila.

Kotol je vybavený vysokokapacitným zásobníkom pre dlhú autonómiu s tesným uzáverom. Prívod paliva sa vykonáva pomocou závitovky poháňanej prevodovým motorom.

Spaľovanie sa vykonáva na špeciálnom liatinovom rošte, vzduch potrebný na spaľovanie zabezpečuje ventilátor.

Schéma systému horáka

1. Liatinová vypaľovacia platňa

2. Podávací šnekový dopravník

3. Snímač teploty závitovky

4. Ventilátor

5. Prevodový motor

6. Reťazový prevodový systém

7. Pomocný vzduch proti spätnému prúdeniu dymu

8. Rešpektovacie dvierka

9. Kryštálový zapaľovací rezistor





OVLÁDAČ ECOMAX 800P



Kotol je vybavený digitálnym ovládacím panelom, ktorý umožňuje pokročilé ovládanie kotla a inštalácie. Modulárna konštrukcia panelu ponúka možnosť integrácie a rozšírenia zbernice BUS pre ovládanie ďalších zariadení.

Panel umožňuje moduláciu horáka, poskytuje informácie o hladine paliva, adaptívne riadenie miešania, pripojenie diaľkového ovládacieho zariadenia v miestnosti, ovláda vykurovacie čerpadlo, čerpadlo teplej vody a recirkulačné čerpadlo. Dokáže ovládať kotol na teplú vodu, vyrovnávaciu nádrž, zmiešavací ventil a môže posielať povely do pomocného kotla.

Nedostatok paliva je automaticky detekovaný panelom a prepne kotol do pohotovostného režimu. K ovládaciemu panelu je možné pripojiť priestorový termostat.

Panel je štandardne vybavený snímačom vonkajšej teploty pre funkciu regulácie citlivej na počasie.
